CQ 不锈钢磁力泵


    CQ不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转子时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的泵型,因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。   在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的CQ系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是最安全、最可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。
  CQ系列不锈钢磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的最佳选择。适用温度:-20℃~100℃。

 CQ系列不锈钢磁力泵结构与材料

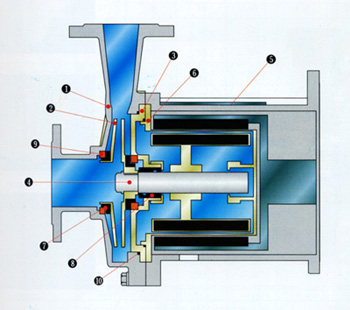

磁力泵结构

1泵  体不锈钢
2叶  轮不锈钢
3隔  板不锈钢
4主  轴不锈钢
5转子组合稀土永磁体+不锈钢
6隔套总成不锈钢
7动  环填充F4
8轴  承填充F4
9静  环碳化硅或氧化铝陶瓷
10密封圈氟橡胶


 CQ系列不锈钢磁力泵型号意义

50CQ-32A

50

表示泵进口直径是 50 mm

32

表示扬程是 32 m

CQ

表示磁力驱动的离心泵

A

表示改型或更新换代产品

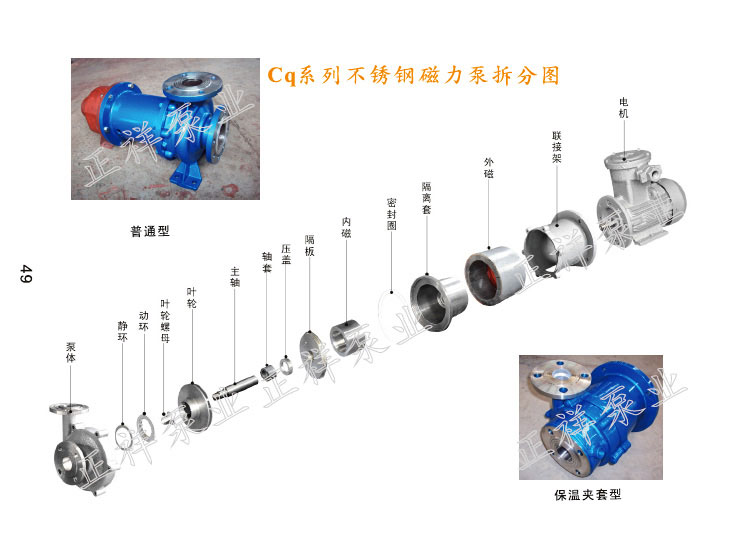

 CQ系列不锈钢磁力泵分解图

磁力泵分解图


 CQ系列不锈钢磁力泵规格及参数

序号

型

流

(m³/h)

扬

(m)

进出口直径

(mm)

转

(r/min)

电机功率

(kw)

汽蚀余量

(m)

1

14CQ-5

1.2

5

14 × 12

2900

0.12

6.0

2

16CQ-8

1.8

8

16 × 12

2900

0.18

6.0

3

20CQ-12

3

12

20 × 12

2900

0.37

6.0

4

25CQ-15

5.4

15

25 × 20

2900

1.1

6.0

5

32CQ-15

6.6

15

32 × 25

2900

1.1

6.0

6

32CQ-25

4.8

25

32 × 25

2900

1.1

5.5

7

40CQ-20

10

20

40 × 32

2900

2.2

4.0

8

40CQ-32

11.5

32

40 × 32

2900

4

4.0

9

50CQ-25

14.4

25

50 × 40

2900

4

4.0

10

50CQ-32

13.2

32

50 × 40

2900

4

4.0

11

50CQ-50

7.8

50

50 × 32

2900

5.5

4.0

12

65CQ-25

16.8

25

65 × 50

2900

5.5

4.0

13

65CQ-32

25

32

65 × 50

2900

7.5

4.0

14

80CQ-32

50

32

80 × 65

2900

11

4.0

15

80CQ-50

50

50

80 × 65

2900

15

4.0

16

100CQ-32

60

32

100 × 80

2900

15

4.0

17

100CQ-50

60

50

100 × 80

2900

18.5

4.0

注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。
