CQF 工程塑料磁力泵
产品介绍
CQF
工程塑料磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转动时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的产品，因此杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。
CQF系列工程塑料磁力泵的过流部件采用工程塑料增强聚丙稀（PP）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备。适用温度：-20℃～100℃

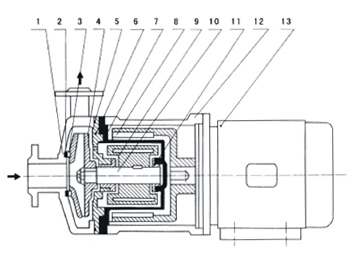

结构与材料
|
| | 1 | 泵 体 | 增强聚丙稀 | | 2 | 静 环 | 碳化硅或氧化铝陶瓷 | | 3 | 动 环 | 填充F4 | | 4 | 叶 轮 | 增强聚丙稀 | | 5 | 密封圈 | 氟橡胶 | | 6 | 隔 板 | 增强聚丙稀 | | 7 | 隔离套 | 增强聚丙稀 | | 8 | 外 磁 | HT200+永磁体 | | 9 | 转 子 | 增强聚丙稀+永磁体 | | 10 | 主 轴 | 碳化硅或氧化铝陶瓷 | | 11 | 轴 承 | 填充F4 | | 12 | 支 架 | HT200 | | 13 | 电 机 |
|
|
|
|
|
|
型号意义 |
50CQF-32A | 50 | 表示泵进口直径是 50 mm | 32 | 表示泵的扬程是 32 m | CQ | 表示磁力驱动的离心泵 | A | 表示改型或更新换代产品 | F | 表示采用工程塑料制造 |
|
|
|
|
规格及参数 |
| 型 号 | | | | | | | | 10CQF-3 | 0.9 | 3 | 10 × 8 | 2900 | 0.01 | 7.8 | | 14CQF-5 | 1.2 | 5 | 14 × 12 | 2900 | 0.12 | 7.0 | | 15CQF-8 | 1.8 | 8 | 15 × 15 | 2900 | 0.18 | 6.0 | | 20CQF-12 | 2.5 | 12 | 20 × 15 | 2900 | 0.37 | 6.0 | | 25CQF-15 | 5.4 | 15 | 25 × 20 | 2900 | 1.1 | 5.0 | | 32CQF-15 | 6.5 | 15 | 32 × 25 | 2900 | 1.1 | 6.0 | | 32CQF-25 | 4.8 | 25 | 32 × 25 | 2900 | 3 | 5.5 | | 40CQF-20 | 10.8 | 20 | 40 × 32 | 2900 | 2.2 | 3.5 | | 50CQF-25 | 14.4 | 25 | 50 × 40 | 2900 | 3 | 3.5 | | 50CQF-32 | 12.5 | 32 | 50 × 40 | 2900 | 3 | 3.5 | | 65CQF-25 | 25 | 25 | 65 × 50 | 2900 | 4 | 4.0 | | 65CQF-32 | 25 | 32 | 65 × 50 | 2900 | 5.5 | 4.0 | | 80CQF-20 | 50 | 20 | 80 × 65 | 2900 | 5.5 | 4.0 | | 80CQF-32 | 50 | 32 | 80 × 65 | 2900 | 7.5 | 4.0 | | 注：若您需要的性能参数超出此表范围，我公司可根据您的要求予以调整。 |
|
