UHB-ZK 耐腐耐磨砂浆泵

一、概 述
    UHB-ZK耐腐耐磨砂浆泵属悬臂式单级单吸离心泵,是专为输送含有细颗粒或有结晶的腐蚀性介质而设计开发的,该泵采用钢衬超高分子量聚乙烯(UHMW-PE)制成,该材质是目前最新一代的泵用耐腐耐磨工程塑料,其最突出的优点是在所有的塑料中它具有最优异的耐磨性、耐冲击性(尤其是耐低温冲击)、抗蠕变性(耐环境应力开裂)和极好的耐腐蚀性。
    超高分子量聚乙烯(UHMW-PE)具有如下优异性能:
    1.强大的耐磨性:超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首,比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍,是碳钢、不锈钢耐磨性的7-10倍。
    2.强大的耐冲击性:超高分子量聚乙烯(UHMW-PE)的冲击强度位居通用工程塑料之首,是(丙烯腈/丁二烯/苯乙烯)共聚物(ABS)的5倍,且能在零下196℃下保持稳定,这是其它任何塑料所没有的特性。
    3.优良的耐腐蚀性:超高分子量聚乙烯(UHMW-PE)在一定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂,在20℃和90℃的80种有机溶剂中浸渍30d。外表无任何反常现象,其它物理性能也几乎没有变化。
    4.摩擦系数低:超高分子量聚乙烯(UHMW-PE)的内部的摩擦系为仅为0.07-0.11,且具有自润滑性。在水润滑条件下,其动摩擦系数比PA66和聚甲醛(POM)低一半。当以滑动或转动形式工作时,比钢和黄铜加了润滑油后的润滑性还要好。
    5.抗粘性好:超高分子量聚乙烯(UHMW-PE)抗粘性极好,抗粘附能力与PTFE相当,因此在输送一些黏度较高的介质时亦表现突出。


二、用 途

   UHB-ZK系列耐腐耐磨砂浆泵是一种能适应各种不同的工况条件的产品,广泛适用于:酸碱、盐、油类、食品饮料、酒类、有机溶剂等液体,尤其适用于输送含细颗粒状的强腐蚀性液体,如输送酸、碱性清液或料浆;冶炼行业各种腐蚀性矿浆;硫酸行业各类稀酸;环保行业各类污水等,既耐腐蚀又耐磨损。使用温度:-20℃~95℃,颗粒直径:≤40目;浓度:≤50%。


三、设计特点

   本系列产品专为输送具有一定腐蚀性且含有细颗粒或有结晶的介质而设计,采用钢衬超高分子量聚乙稀(UHMW-PE)模压成型工艺制造,具有优异的耐腐蚀性和卓越的耐磨性能,结构设计为悬臂前开式,叶轮为半开式(无前盖板),增强了流道内的通过性,使介质中的颗粒及杂质很快通过泵腔而不会堵塞,轴封为K型氟橡胶密封环外带冷却水套,兼顾了耐腐与耐磨的双重要求。此系列产品在金属冶炼、钛白粉、精细化工、化肥等行业深受用户好评。另外可跟据客户特殊耐腐或耐温要求采用氟塑料内衬,还可定做特殊流量、扬程的非标型号。

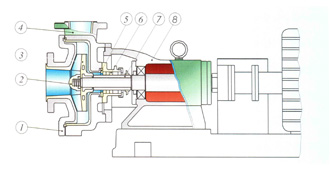

四、结构与材料





1泵  盖钢衬超高分子量聚乙烯
2叶轮螺母钢衬超高分子量聚乙烯
3叶  轮钢衬超高分子量聚乙烯
4泵  体钢衬超高分子量聚乙烯
5垫  片氟橡胶
6轴  封碳化硅/F4/硬质合金
7轴  套氮化硅或碳化硅
8支  架HT200


五、型号意义

UHB-ZK80/50-30

UHB

表示高分子材料制造的化工泵

80

表示泵进口直径是 80 mm

Z

表示泵可以输送杂质砂浆

50

表示泵的流量是 50 m3/h

K

表示泵的叶轮为半开式

30

表示泵的扬程是 30 m

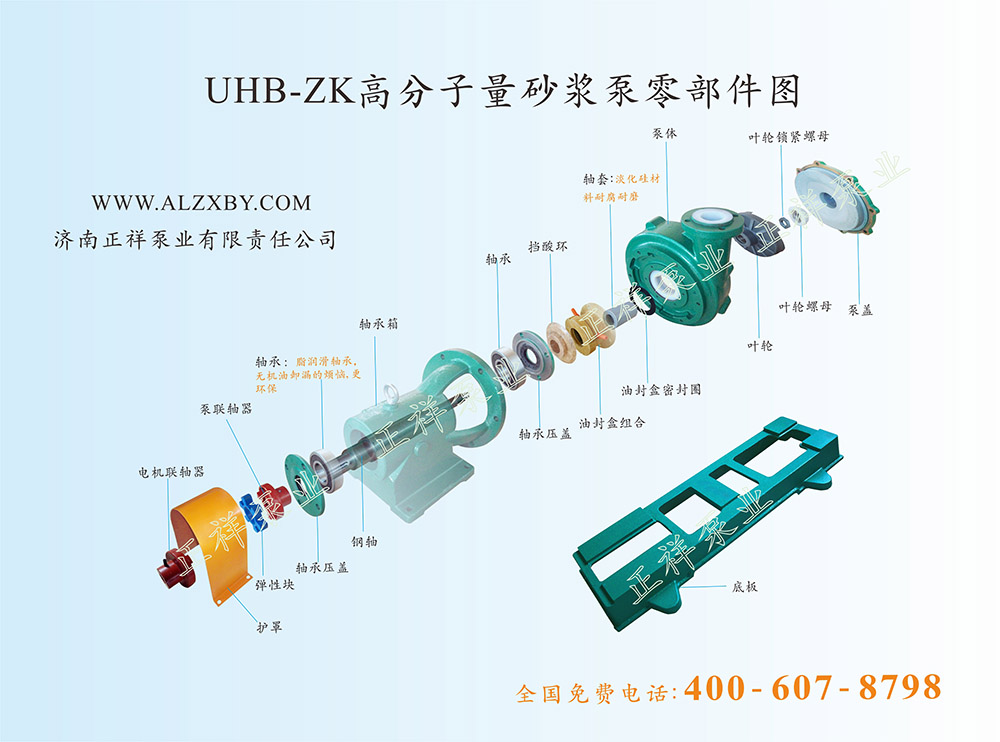

六、分解图



七、规格及参数

                        型号

     流量

     扬程

     效率

     汽蚀余量

    进口×出口

    电机功率

     整机质量

 m3/h

M

 %

 m

mm

Km

kg

配二级电机:n=2900r/min

UHB-ZK40/10-20

10

20

28

3

40×32

3

100

UHB-ZK40/10-30

10

30

36

3

40×32

4

105

UHB-ZK50/20-20

20

20

37

3

50×40

4

130

UHB-ZK50/20-30

20

30

36.5

3

50×40

5.5

150

UHB-ZK65/30-20

30

20

36

3.5

65×50

5.5

150

UHB-ZK65/30-30

30

30

37

3.5

65×50

7.5

150

UHB-ZK65/30-50

30

50

35.5

3.5

65×50

15

280

UHB-ZK80/45-35

45

35

40

3.5

80×65

15

260

UHB-ZK80/50-20

50

20

39

4

80×65

11

250

UHB-ZK80/50-30

50

30

40

3.5

80×65

15

250

UHB-ZK80/50-50

50

50

41

4

80×65

18.5

280

UHB-ZK100/60-35

60

35

40

4

100×80

18.5

345

UHB-ZK100/60-50

60

50

40

4

100×80

22

380

UHB-ZK100/100-40

100

40

40

4

100×80

30

440

UHB-ZK125/140-28

140

28

46

5

125×100

30

400

配四级电机:n=1450r/min

UHB-ZK150/250-30

250

30

55

4

150×125

45

840

UHB-ZK200/400-25

400

25

64

5.5

200×150

75

1180

UHB-ZK200/400-32

400

32

62

5.5

200×150

75

1180

UHB-ZK250/600-32

600

32

71

6

250×200

110

1680

UHB-ZK250/600-50

600

50

69

6

250×200

160

UHB-ZK250/800-32

800

32

71

7.4

250×200

132

1680

UHB-ZK250/800-50

800

50

70

7.6

250×200

200

UHB-ZK300/1000-32

1000

32

72

8.5

300×250

160

UHB-ZK300/1000-50

1000

50

71

8.5

300×250

250

UHB-ZK300/1200-32

1200

32

73

9.5

300×250

200

UHB-ZK300/1200-50

1200

50

72

9.6

300×250

315

UHB-ZK350/1400-32

1400

32

72

6.1

350×300

250

UHB-ZK350/1400-50

1400

50

70

6.1

350×300

355

UHB-ZK350/1600-32

1600

32

72

6.7

350×350

250

UHB-ZK350/1600-50

1600

50

71

6.7

350×350

400

注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。
