HYF 氟塑料液下泵
产品介绍
HYF系列氟塑料合金液下泵过流部件全部由氟塑料制造，泵壳、泵盖、叶轮及联接的螺栓螺母均为全塑结构，联接架及泵轴为金属骨架外包氟塑料。 本产品是长轴立式离心泵，其接触液体部分全部由氟塑料合金模压成型工艺制造，具有耐腐蚀范围广、效率高、重量轻 ，不需灌液即能抽送、维修方便等特点。广泛运用于输送酸碱、有机溶剂、强氧化剂等腐蚀性介质。适用温度：-20℃～100℃。

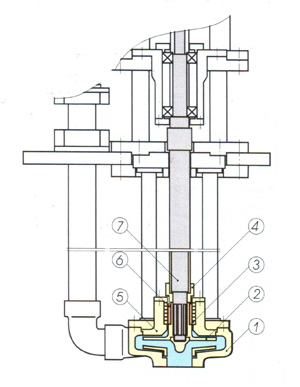

结构与材料
|
|
| | 1 | 泵 体 | 氟塑料合金 | | 2 | 叶 轮 | 氟塑料合金 | | 3 | 填 料 | 填充F4 | | 4 | 紧固螺母 | 钢衬F46 | | 5 | 泵 盖 | 氟塑料合金 | | 6 | 轴 套 | 碳化硅 | | 7 | 泵 轴 | 钢衬F46 |
|
|
型号意义 |
| 50HYF-25 | 50 | 表示泵进口直径是 50 mm | HY | 表示氟塑料液下泵 | F | 表示耐腐蚀系列 | 25 | 表示扬程是 25 m | |
规格及参数 |
| 型 号 | 流 量 | 扬 程 | 转 速 | 电机功率 | 效 率 | 伸入长度 (m) | (m³/h) | (m) | (r/min) | (kw) | (%) | 25HYF-10 | 3.6 | 10 | 2900 | 1.5 | 22 | 1-3m | 25HYF-25 | 3.6 | 25 | 2900 | 3 | 21 | 25HYF-41 | 3.6 | 41 | 2900 | 4 | 16 | 40HYF-16 | 7.2 | 16 | 2900 | 2.2 | 40 | 40HYF-26 | 7.2 | 26 | 2900 | 3 | 35 | 40HYF-40 | 7.2 | 40 | 2900 | 5.5 | 31 | 40HYF-50 | 7.2 | 50 | 2900 | 7.5 | 33 | 50HYF-16 | 14.4 | 16 | 2900 | 3 | 53 | 50HYF-25 | 14.4 | 25 | 2900 | 4 | 50 | 50HYF-40 | 14.4 | 40 | 2900 | 7.5 | 42 | 50HYF-50 | 14.4 | 50 | 2900 | 11 | 48 | 65HYF-10 | 28.8 | 10 | 2900 | 4 | 58 | 65HYF-25 | 28.8 | 25 | 2900 | 5.5 | 55 | 65HYF-40 | 28.8 | 40 | 2900 | 11 | 52 | 65HYF-50 | 28.8 | 50 | 2900 | 15 | 50 | 80HYF-15 | 54 | 15 | 2900 | 7.5 | 68 | 80HYF-24 | 54 | 24 | 2900 | 11 | 66 | 80HYF-38 | 54 | 38 | 2900 | 18.5 | 62 | 80HYF-50 | 54 | 50 | 2900 | 22 | 64 | 100HYF-23 | 108.8 | 23 | 2900 | 18.5 | 70 | 100HYF-37 | 108.8 | 37 | 2900 | 22 | 69 | 100HYF-57 | 108.8 | 57 | 2900 | 37 | 63 | 注：若您需要的性能参数超出此表范围，我公司可根据您的要求予以调整。 |
|
