FZB 自吸式衬氟离心泵

产品介绍

   FZB氟塑料自吸离心泵(简称FZB自吸泵)结合非金属泵的工艺设计制造。可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可。动密封采用先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。实际使用显示,该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便。
   采用先进的外混式轴向回水泵体结构设计,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成(结构见示意图)。泵启动后,在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌形成气液混合物,混合物通过蜗壳进入气液分离室,随着流速降低,导致气水分离,空气由泵出液口排出,液体经回流孔返回泵腔内,经过多次循环,进液管道中的空气被逐渐排空,使泵腔内形成一定的真空度,低位槽中的液体在大气压的作用下流向泵进口,达到自吸的作用,这一系列的自吸过程是泵在刚启动的1至3分钟内自动完成,无需人工干预,当液体充满泵的进液管路与泵腔后泵组即自动进入正常运行状态。 本系列产品过流部件全部采用氟塑料合金制造,具有自吸功能,是专为一些特殊的化工工艺、工段需要在液面以上抽取原料而设计的。轴封选用先进的外装式波纹管机械密封,对磨的密封面有:碳化硅、陶瓷、四氟、硬质合金可供选择。此系列产品具有结构紧凑、操作维护简便的优点,可在一定范围内替代液下泵使用。自吸高度可根据介质密度在1至3米内确定。
    FZB氟塑料自吸泵广泛适用于:石油化工、制酸制碱、有色金属冶炼以及化工、农药、造纸、酸洗工艺、电子、环保等行业。适用温度:-20℃~100℃。

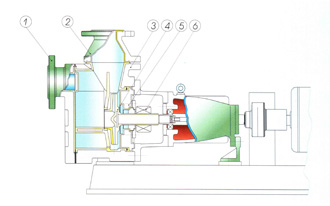

结构与材料



氟塑料合金

联接法兰

钢衬F46



氟塑料合金



氟塑料合金



钢衬F46

机械密封

碳化硅/F4/硬质合金


型号意义

50FZB-30L

  50

表示泵进口直径是 50 mm

  30

表示扬程是 30 m

F

表示材料为氟塑料合金

L

表示长支架带底板

ZB

表示具有自吸式离心泵

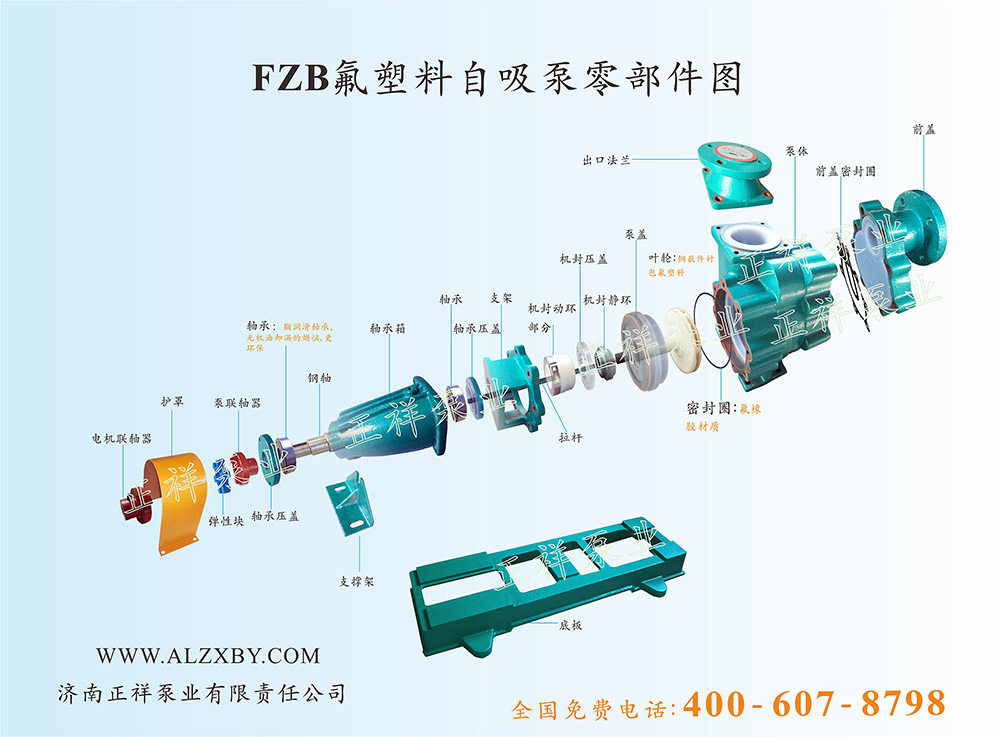

自吸泵拆解



规格及参数







进出口直径

电机功率



汽蚀余量

自吸高度

自吸时间

(m³/h)

(m)

(mm)

(kw)

(r/min)

(m)

(m)

(s)

25FZB-20L

3.6

20

25 × 25

2.2

2900

2

1.5

150

40FZB-20

8

20

40 × 40

3

2900

2

3

180

40FZB-30L

8

30

40 × 40

4

2900

2

3

150

50FZB-20

12

20

50 × 50

3

2900

2.5

3

180

50FZB-30L

12

30

50 × 50

4

2900

2.5

3

150

50FZB-45L

12

45

50 × 32

7.5

2900

2.5

3

150

50FZB-70L

12

70

50× 32

15

2900

4

3

150

65FZB-18L

25

18

65 × 50

4

2900

3.5

3

180

65FZB-30L

25

30

65 × 50

7.5

2900

4

3

200

65FZB-45L

25

45

65 × 40

11

2900

4

3

180

65FZB-70L

25

70

65 × 40

30

2900

4

3

180

80FZB-18L

40

18

80 × 65

5.5

2900

3.5

3

180

80FZB-30L

50

30

80 × 65

11

2900

4.5

3

150

80FZB-45L

50

45

80 × 65

15

2900

4.5

3

180

80FZB-70L

50

70

80 × 50

30

2900

5

3

200

100FZB-30L

100

30

100× 80

18.5

2900

6

3

150

100FZB-45L

100

45

100× 80

30

2900

6

3

150

注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。
