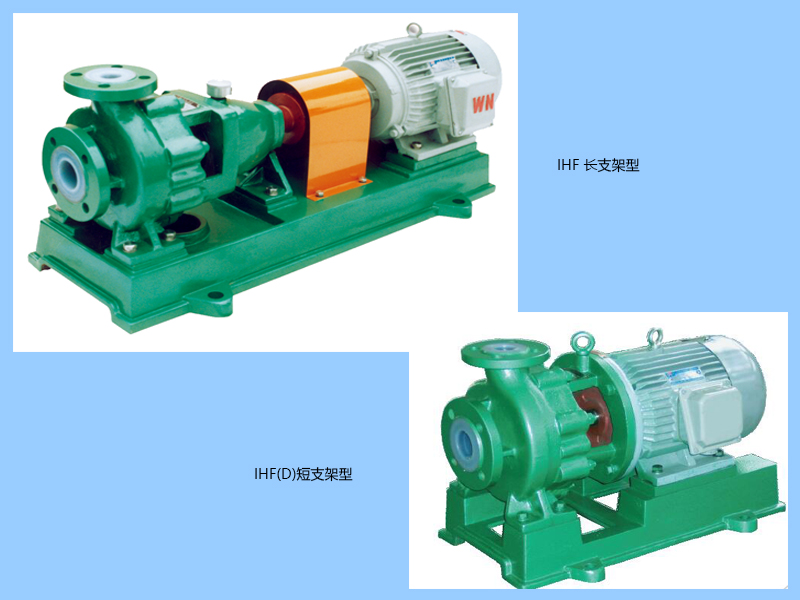

IHF 衬氟离心泵

一、概 述
    IHF
单级单吸式氟塑料合金化工离心泵(简称IHF离心泵,因泵壳采用先进的内衬氟塑料工艺,也称衬氟离心泵)是按国际标准并结合非金属泵的工艺设计制造。动密封采用先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。实际使用显示,该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

我公司生产的IHF衬氟离心泵吸收了国内外领先水平的氟塑料离心泵生产新技术、新材料、新工艺,成功的解决了目前国内氟塑料离心泵的泵盖、叶轮、机械密封等部件易损坏的技术难题,使其性能更加完美。IHF系列离心泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是最安全、最可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。
二、用 途
    IHF
衬氟离心泵目前已被广泛应用于:化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水、废水处理和加酸工艺(目前国内大部分离子膜烧碱项目用泵均选用我公司产品)、有色金属冶炼中的电解液输送、汽车制造及薄板和带钢生产流水线中的酸洗工艺,及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业,长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损。适用温度:-20℃~100℃。
三、设计特点

本系列产品按国际标准设计制造(ISO2858),泵体采用金属外壳内衬氟塑料,叶轮及泵盖均采用金属嵌件外包氟塑料合金模压成型,使其具有超强的抗冲击能力又有卓越的耐腐蚀性能,轴封选用先进的外装式波纹管机械密封,对磨的密封面有:碳化硅、陶瓷、四氟、硬质合金可供选择。具有很高的性能价格比,是目前化工行业应用最为广泛的防腐离心泵。



四、结构与材料

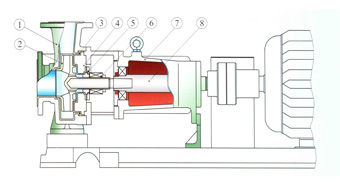

IHF系列



http://alzxby.com/uploadfiles/product/2014111108041709.jpg

泵 体

钢衬F46

叶 轮

氟塑料合金

密封圈

氟橡胶或F4

泵 盖

钢衬F46

机封压盖

304

机械密封

碳化硅/F4/硬质合金

支 架

HT200

泵 轴

45#

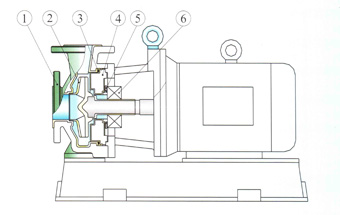

IHF-D系列



http://alzxby.com/uploadfiles/product/2014111108042522.jpg

泵 体

钢衬F46

叶 轮

氟塑料合金

密封圈

氟橡胶或F4

泵 盖

钢衬F46

机封压盖

304

机械密封

碳化硅/F4/硬质合金



五、型号意义

IHF100-80-160 (A/D)

IH

表示国际标准的化工离心泵

   160

表示叶轮名义直径是 160 mm

F

表示材料为氟塑料合金

D

表示短支架直联式

   100

表示泵进口直径是 100 mm

A

表示改型或更新换代产品

80

表示泵出口直径是 80 mm

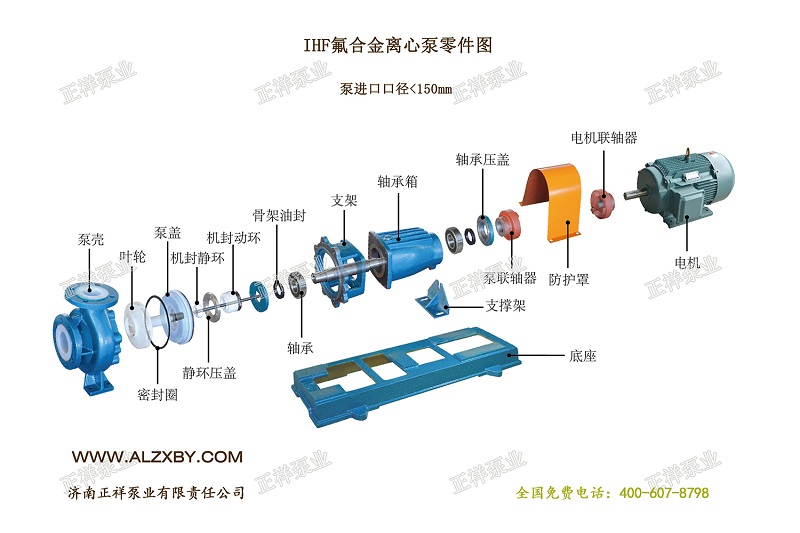

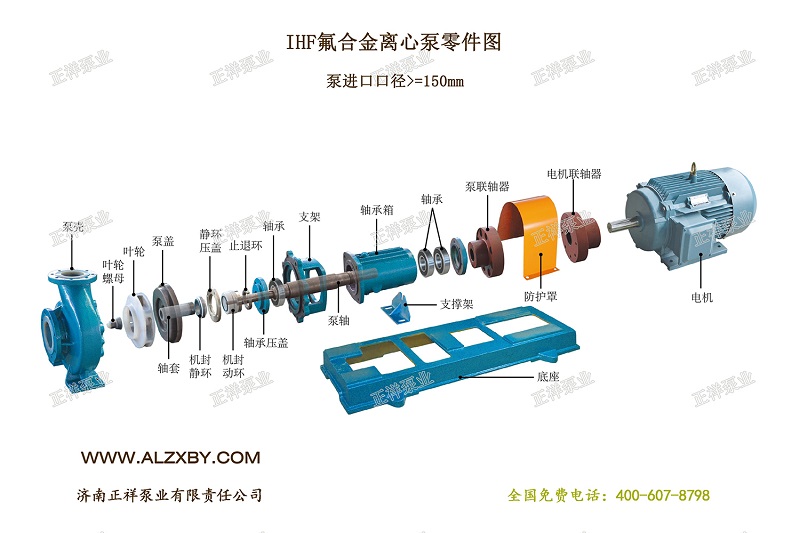

六、分解图



七、规格及参数

表一:长支架配二级电机       转速:n=2900r/min           设计压力:1.6MPa

                   型号

   流量

   m3/h

   扬程

M

     效率

 %

      汽蚀余量

m

     进口×出口

 mm

      电机功率

 Km

     整机质量

 Kg

IHF25-20-125

3.2

20

32

2.5

25×20

1.1

75

IHF25-20-250

3.6

80

18

2.5

25×20

7.5

225

IHF32-20-125

3.2

20

32

2.5

32×20

1.1

75

IHF40-25-125

6.3

20

30

2.5

40×25

1.5

75

IHF40-25-160

6.3

32

30

3

40×25

3

124

IHF40-25-200

6.3

50

20

3

40×25

5.5

170

IHF40-32-250

6.3

80

20

5

40×32

11

255

IHF50-32-125

12.5

20

52

3.2

50×32

2.2

110

IHF50-32-160

12.5

32

47

3.2

50×32

4

135

IHF50-32-200

12.5

50

40

3.2

50×32

7.5

180

IHF50-32-250

12.5

80

34

5

50×32

11

255

IHF65-50-125

25

20

61

3.5

65×50

3

135

IHF65-50-160

25

32

56

3.5

65×50

5.5

155

IHF65-40-200

25

50

51

3.5

65×40

11

210

IHF65-40-250

25

80

48

3.5

65×40

18.5

360

IHF80-65-125

50

20

65

4

80×65

5.5

195

IHF80-65-160

50

32

64

4

80×65

11

228

IHF80-50-200

50

50

63

4

80×50

15

250

IHF80-50-250

50

80

56

4.5

80×50

30

480

IHF100-80-125

100

20

65

4.5

100×80

11

245

IHF100-80-160

100

32

70

5

100×80

15

250

IHF100-65-200

100

50

68

5

100×65

30

480

IHF100-65-250

100

80

65

5

100×65

45

630

IHF125-80-160

160

32

64

5

125×80

30

460

IHF125-100-200

200

50

65

6

125×100

55

660

IHF125-100-250

200

80

68

6

125×100

75

850

注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。

表二:长支架配四级电机      转速:n=1450r/min           设计压力:1.6MPa

型号

流量

m3/h

扬程

 M

效率

%

汽蚀余量

m

进口×出口

mm

电机功率

Km

整机质量

Kg

IHF40-32-250

3

20

15

5

40×32

1.5

IHF50-32-125

6.3

5

45

3.2

50×32

0.55

IHF50-32-160

6.3

8

40

3.2

50×32

0.55

IHF50-32-200

6.3

12.5

33

3.2

50×32

1.1

IHF50-32-250

6.3

20

30

5

50×32

1.5

IHF65-50-125

12.5

5

55

3.5

65×50

0.55

IHF65-50-160

12.5

8

51

3.5

65×50

1.1

IHF65-40-200

12.5

12.5

46

3.5

65×40

1.5

IHF65-40-250

12.5

20

43

3.5

65×40

3

IHF80-65-125

25

5

64

4

80×65

1.1

IHF80-65-160

25

8

62

4

80×65

1.5

IHF80-50-200

25

12.5

57

4

80×50

2.2

IHF80-50-250

25

20

51

4.5

80×50

5.5

IHF100-80-125

50

5

64

4.5

100×80

1.5

IHF100-80-160

50

8

69

5

100×80

2.2

IHF100-65-200

50

12.5

68

5

100×65

5.5

IHF100-65-250

50

20

65

5

100×65

7.5

IHF125-80-160

80

8

62

5

125×80

5.5

IHF125-100-200

100

12.5

64

6

125×100

11

IHF125-100-250

100

20

69

6

125×100

15

IHF150-125-250

200

20

65

5

150×125

22

700

IHF150-125-315

200

32

63

5

150×125

45

1180

IHF150-125-400

200

50

62

5.5

150×125

75

700

IHF200-150-250

200

20

68

5.5

200×150

45

1180

IHF200-150-250

400

32

64

5.5

200×150

75

1420

IHF200-150-400

400

50

64

6

200×150

110

1420

注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。

表三:短支架配二级电机       转速:n=2900r/min           设计压力:1.6MPa

型号

流量

m3/h

扬程

M

效率

%

汽蚀余量

m

进口×出口

 mm

电机功率

Km

整机质量

Kg

IHF50-32-125(D)

12.5

20

52

3.2

50×32

3

90

IHF50-32-160(D)

12.5

32

47

3.2

50×32

4

95

IHF50-32-200(D)

12.5

50

40

3.2

50×32

7.5

135

IHF65-50-125(D)

25

20

61

3.5

65×50

3

90

IHF65-50-160(D)

25

32

56

3.5

65×50

5.5

125

IHF80-65-125(D)

50

20

65

4

80×65

5.5

125

注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。
