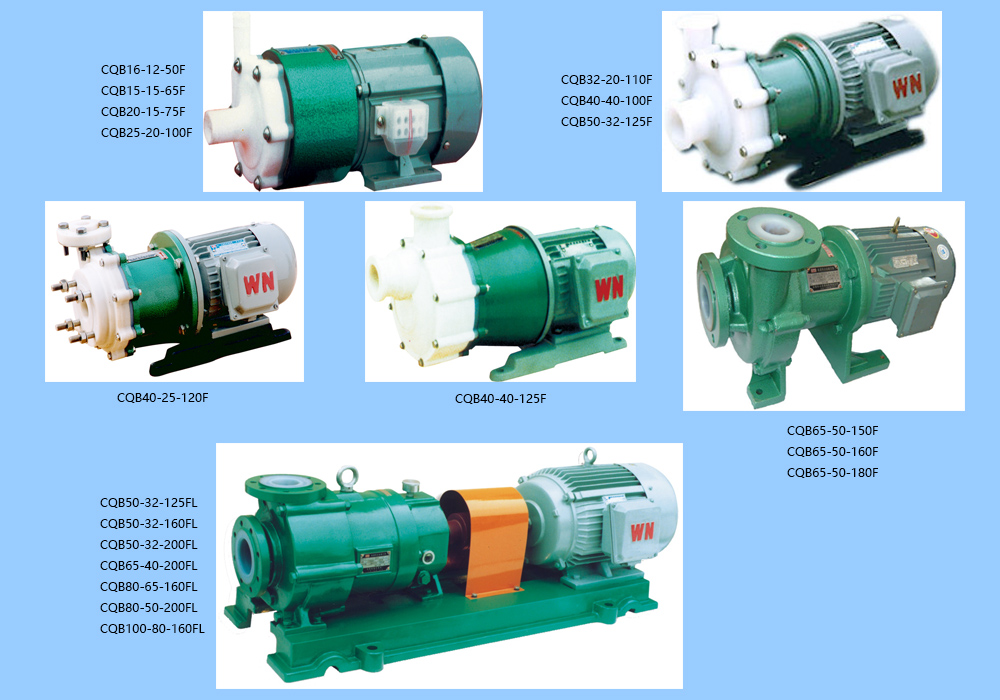

CQB 氟塑料磁力泵


一、概 述
   CQB氟塑料磁力泵
是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封、无泄漏、无污染的新型工业泵。

在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的CQB系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美。CQBIMDCQCQF系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是最安全、最可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。
二、用 途
   CQB
磁力泵广泛适用于:化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、科研机构、国防工业等行业输送酸,碱液,油类稀有贵重溶液,毒液,挥发性液体,特别是易燃,易爆液体的输送。在电子行业中的印刷线路板及化成箔的生产工艺流程中使用更为理想。适用温度:-20℃~100℃。
三、防漏设计

取消了轴封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质毫不受损,具有全密封,无泄漏,耐腐蚀性强等优点。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。
四、操作原理

以静密封取代动密封,驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转,具有结构紧凑、外型美观、体积小、躁音低、运行可靠、使用维修方便、安全节能等特点。
五、泵体结构
   CQB-F
系列小型磁力泵的泵体采用全塑(氟塑料合金)结构设计,在抵御生产车间的酸雾有很好的防御作用。CQB-FL系列大型磁力泵的泵体接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。




六、结构与材料


CQB系列


http://alzxby.com/uploadfiles/product/2014111108212980.jpg

1



氟塑料合金

2

密封圈

氟橡胶/F4

3



高密度碳

4



氟塑料合金+永磁体

5



碳化硅或氧化铝陶瓷

6

止推圈

高密度碳

7

隔离套

氟塑料合金/F46

8



HT200+永磁体








http://alzxby.com/uploadfiles/product/2014111108213931.jpg

1



氟塑料合金

2



氟塑料合金+永磁体

3



碳化硅或氧化铝陶瓷

4

密封圈

氟橡胶

5

隔离套

F46/1Cr18Ni9Ti

6



填充F4

7



HT200+永磁体








http://alzxby.com/uploadfiles/product/2014111108214851.jpg

1



氟塑料合金

2

副叶轮

氟塑料合金

3

密封圈

氟橡胶/F4

4



氟塑料合金/永磁体

5



钢衬F4

6



碳化硅或氧化铝陶瓷

7



碳化硅或氧化铝陶瓷

8

密封垫

氟橡胶/F4

9

隔离套

F46+1Cr18Ni9Ti

10



HT200+永磁体








http://alzxby.com/uploadfiles/product/2014111108215795.jpg

1



F46衬里

2



氟塑料合金

3



碳化硅或氧化铝陶瓷

4



填充F4

5



碳化硅或氧化铝陶瓷

6

密封圈

氟橡胶/F4

7

中轴座

氟塑料合金

8

隔离套

氟塑料合金

9



F46+稀土永磁体

10

不锈钢

316

11



HT200

12



HT200+稀土永磁体





CQB-L系列


http://alzxby.com/uploadfiles/product/2014111108220705.jpg

1



F46衬里

2



氟塑料合金

3

叶轮螺母

填充F4

4



碳化硅或氧化铝陶瓷

5

密封圈

氟橡胶

6



F46

7

隔离套

F46+加强套

8



F46+高性能稀土永磁体

9



碳化硅或氧化铝陶瓷

10



HT200+稀土永磁体

11



HT200



七、型号意义

CQB65-50-160FL/D (B)

   CQB

表示磁力驱动的离心泵

      F

表示材料为氟塑料合金

65

表示泵进口直径是 65 mm

L/D

表示长支架型/短支架型

50

表示泵出口直径是 50 mm

B

表示区分代号

160

表示叶轮名义直径是 160 mm





八、分解图



九、规格及参数

                     型    号

    流  量

     扬  程

    汽蚀余量

      转 速

    使用温度

   电机功率

        重量

(m³/h)

(m)

(m)

(r/min)

(℃)

(kw)

(kg)

CQB 技术参数(短支架系列,直联式)

CQB16-12-50F

0.6

2

9

2900

<80

0.025

5

CQB15-15-65F

0.8

3.2

6

2900

<80

0.18

7

CQB20-15-75F

1.6

7

6

2900

<80

0.18

8

CQB25-20-100F

2.5

10.5

6

2900

<80

0.37

12

CQB32-20-110F

5.5

13

6

2900

<80

0.55

18

CQB40-25-120F

6.3

15

5

2900

<80

0.75

35

CQB40-40-100F

6

11

5

2900

<80

0.55

20

CQB40-40-125F

6.5

17.5

3.7

2900

<80

1.1

40

CQB50-32-125F

12

20

3.5

2900

<100

1.5

45

CQB50-32-160FD

12.5

32

3.5

2900

<100

4

85

CQB65-50-125FD

25

20

3.5

2900

<100

4

90

CQB65-50-150F

20

25

4

2900

<100

4

100

CQB65-50-160F

17.5

32

4

2900

<100

4

100

CQB65-50-180F

8

36

4

2900

<100

5.5

120

CQB65-40-250FB

25

80

4

2900

<100

18.5

315

CQB80-65-160FD

50

32

4

2900

<100

11

285

CQB80-50-250FB

50

80

5

2900

<100

30

390

CQB100-80-160FD

100

32

5

2900

<100

18.5

260

CQB100-65-200FB

100

50

4.5

2900

<100

30

390

CQB-L 技术参数(长支架系列,轴联式)

CQB50-32-125FL

12.5

20

3.5

2900

<100

2.2

105

CQB50-32-160FL

12.5

32

3.5

2900

<100

4

140

CQB50-32-200FL

12.5

50

3.5

2900

<100

7.5

210

CQB65-50-125FL

25

20

3.5

2900

<100

4

100

CQB65-50-160FL

25

32

4

2900

<100

7.5

210

CQB65-40-200FL

25

50

4

2900

<100

11

250

CQB80-65-125FL

50

20

4

2900

7.5

210

CQB80-65-160FL

50

32

4

2900

<100

11

285

CQB80-50-200FL

50

50

4

2900

<100

18.5

320

CQB100-80-160FL

100

32

5

2900

<100

18.5

350

注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。
