IMD 衬氟磁力泵


一、概 述
   IMD系列磁力泵产品是公司总结多年的磁力泵制造经验研发的大功率高扬程磁力驱动泵,外型及安装尺寸均按ISO国际标准设计制造,整体结构采用电机直联的后拉式,由中间支架支撑,结构紧凑,拆卸维护方便,性能范围宽;传递扭矩的磁钢选用先进的稀土材料永磁体—“钕铁硼”制造内外磁体,使用最新型非金属材料内衬F46制成的隔离套组合具有高强度的力学性能,彻底消除了一般磁力泵具有的磁涡流损耗,提高了整机的效率。可输送高浓度,密度大于1.84 t/m3的强腐蚀介质;主要部件采用钢衬F46,泵体强度高,能耐所有强酸、强碱的腐蚀。特别适合于输送易燃、易爆、有毒、有挥发性、大比重的化学介质。现已批量投放市场,在很多项目上替代了进口磁力泵,受到用户的广泛好评。
二、用 途
   IMD磁力泵广泛适用于:石油化工、制酸制碱、有色金属冶炼,汽车制造中的酸洗工艺,稀土分离、农药、染料、医药、造纸,电镀,无线电等行业输送酸、碱液、油类、稀有贵重溶液、毒液、挥发性液体,特别是易燃、易爆、大比重液体的输送。适用温度:-20℃~100℃。
三、防漏设计
   以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。
四、操作原理
   驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。
五、泵体结构
   泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD系列磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能,一人便可以轻松的进行内部检修和零件更换,大大方便了用户日常的维护保养工作。

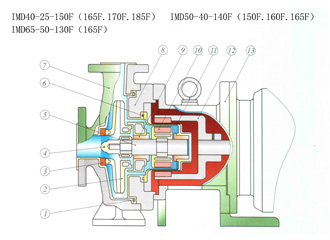

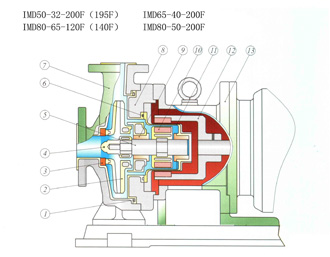

六、结构与材料



1泵体密封圈氟橡胶
2叶  轮氟塑料合金
3口  环碳化硅或氧化铝陶瓷
4叶轮螺母填充F4
5主  轴碳化硅或氧化铝陶瓷
6隔套密封圈氟橡胶
7泵  体钢衬F46
8泵  盖钢衬F46
9轴  承填充F4
10转  子F46+高性能稀土永磁体
11隔离套组合F46/加强套
12外  磁高性能稀土永磁体+HT200
13支  架HT200





1泵体密封圈氟橡胶
2叶  轮氟塑料合金
3口  环碳化硅或氧化铝陶瓷
4叶轮螺母填充F4
5主  轴碳化硅或氧化铝陶瓷
6隔套密封圈氟橡胶
7泵  体钢衬F46
8泵  盖钢衬F46
9轴  承填充F4
10转  子F46+高性能稀土永磁体
11隔离套组合F46/加强套
12外  磁高性能稀土永磁体+HT200
13支  架HT200


七、型号意义

IMD50-32-200FA

IMD

表示磁力驱动的化工离心泵

200

表示叶轮名义直径是 200 mm

50

表示泵进口直径是 50 mm

F

表示材料为氟塑料合金

32

表示泵出口直径是 32 mm

A

表示改型或更新换代产品

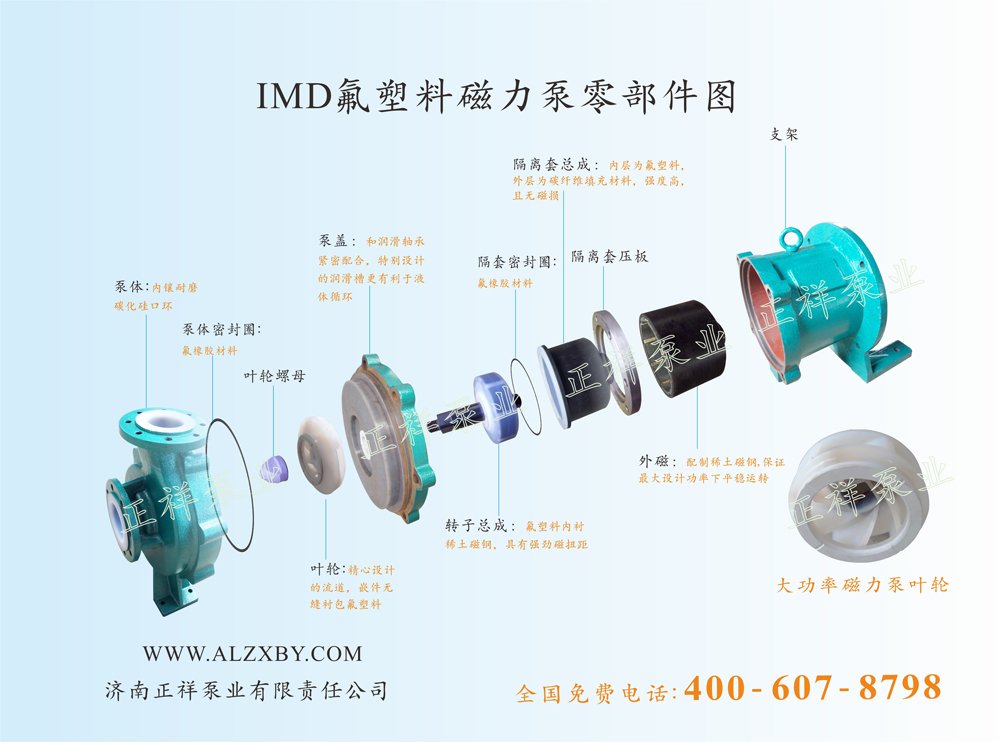

八、分解图

九、规格及参数

                型    号

    流  量

   扬  程

     电机功率

   转  速

   汽蚀余量

   重 量

(m³/h)

(m)

(kw)

(r/min)

(m)

(kg)

IMD40-25-130F

6

20

3

2900

3

85

IMD40-25-140F

6

26

3

2900

3

85

IMD40-25-150F

6

30

3

2900

3

85

IMD40-25-160F

6

34

3

2900

3

85

IMD40-25-165F

6

36

3

2900

3

85

IMD40-25-170F

6

39

4

2900

3

90

IMD40-25-185F

1

39

3

2900

3

85

IMD40-25-230F

6

60

7.5

2900

3

170

IMD50-40-140F

15

26

5.5

2900

3.5

140

IMD50-40-150F

15

30

5.5

2900

3.5

140

IMD50-40-160F

15

36

5.5

2900

3.5

140

IMD50-40-165F

15

39

5.5

2900

3.5

140

IMD50-32-195F

7

50

7.5

2900

3

170

IMD50-32-200F

12.5

50

7.5

2900

3.5

170

IMD65-50-120F

30

15

5.5

2900

4

135

IMD65-50-130F

30

19

5.5

2900

4

135

IMD65-50-165F

30

33

7.5

2900

4

145

IMD65-40-200F

25

50

11

2900

4

300

IMD80-65-120F

60

17

11

2900

4

300

IMD80-65-140F

60

25

11

2900

4

300

IMD80-50-200F

50

50

18.5

2900

4

300

IMD100-80-125F

100

20

15

2900

4

300

IMD100-80-160F

100

32

30

2900

4

435

IMD100-80-180F

100

40

30

2900

5

435

IMD125-100-160F

120

20

30

2900

6

660

IMD125-100-200F

160

32

37

2900

6

680

注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。
